Лежај главчине задњег точка — Замена (ВАЗ-2114)

Да бисте завршили посао, биће вам потребно:

• извлакач са две или три чељусти;
• унутрашња клијешта за ускочне прстенове;
• извлакач чаша.

Уклањање

1. Припремите аутомобил за рад (види "Припрема аутомобила за одржавање и поправку").

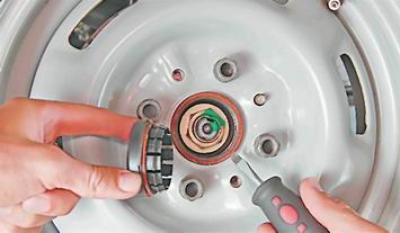

2. Помоћу шрафцигера са прорезима уклоните поклопац главчине.

Упозорење! Покушај да се отпусти навртка осовине главчине без исправљања њене заглављене ивице може оштетити навоје осовине.

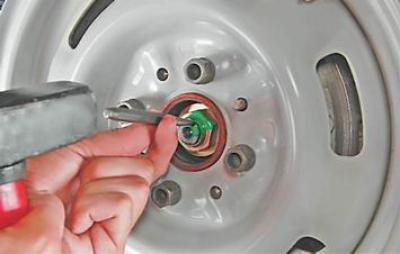

3. Лагано лупкајући чекићем по средишњем ударцу, савијте назад ивицу навртке која је утиснута у жлеб осовине главчине.



4. Са насадним кључем за 30 мм користећи дугачку ручку, олабавите матицу главчине.



5. Поставите аутомобил на постоље, уклоните точак и добош кочнице (види "Кочиони добош - уклањање и уградња").

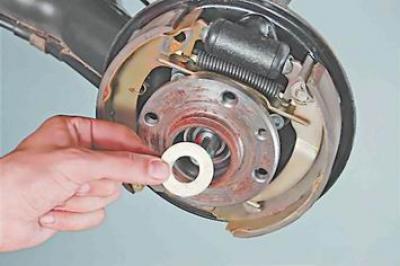

6. Одврните матицу и уклоните потисну подлошку са матице главчине.

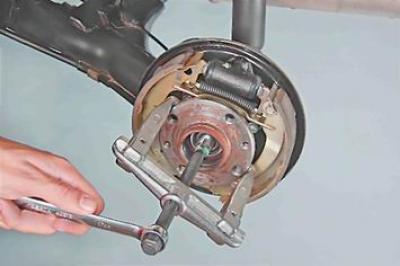

7. Помоћу извлакача притисните главчину са осовине заједно са лежајем.

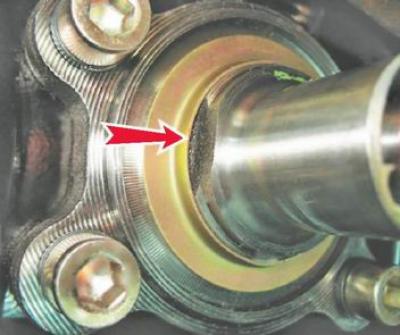

8. Ако је лежај главчине уништен и његов унутрашњи прстен је остао на осовини, онда га притиснемо двочељустим извлакачем, постављајући чељусти у посебне удубљења.



9. Поставите главчину у шкрипац.

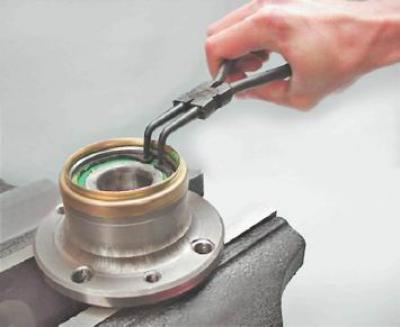

10. Користећи извлакач, стисните и уклоните причврсни прстен лежаја.



11. Користећи извлакач чаша, притисните лежај из главчине.

Инсталација

Упозорење! Приликом притиска на лежај, сила се може применити само на његов спољни прстен.

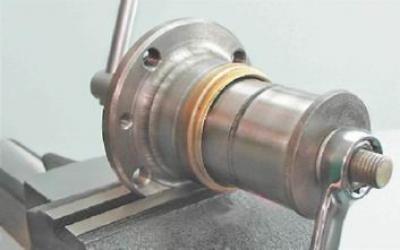

1. Користећи спољни прстен старог лежаја као трн, притисните нови лежај у главчину помоћу извлакача.

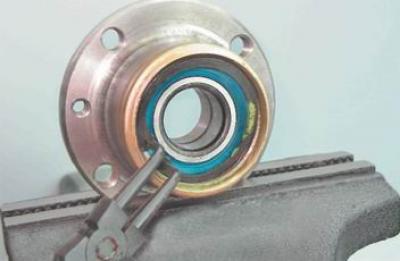

2. Помоћу извлакача уградите причврсни прстен лежаја.

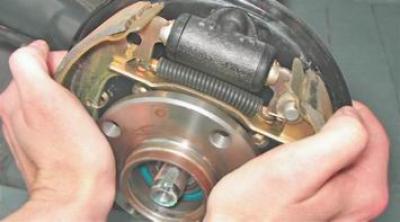

3. Поставите главчину на осовину.



4. Уградите потисну подлошку и затегните матицу главчине.

5. Затезањем матице притиснемо лежај на осовину главчине.

6. Инсталирајте добош кочнице (погледајте "Кочиони добош - уклањање и уградња") и точак (види "Точак - замена").

7. Спустите аутомобил на точкове.

8. Затегните матицу главчине на обртни момент од 186,3-225,6 Нм (19-23 кгф·м) и притисните ивицу навртке у жлеб осовине главчине.

9. Поставите поклопац главчине.
