Цртање 2-92. Поглед на карбуратор 2107-1107010-20 са стране погона гаса: 1 - ваздушна клапна; 2 - уређај за покретање; 3 - ручица за управљање ваздушним заклопком; 4 - телескопска шипка; 5 - полуга покретача примарне коморе гаса; 6 - полуга која ограничава отварање пригушног вентила секундарне коморе; 7 - повратна опруга; 8 - шипка која повезује примарну комору пригушног вентила са погоном уређаја за покретање; 9 - шипка пнеуматског актуатора; 10 - пнеуматски погон
Уклоните клин и одвојите шипку 8 од ручице гаса.
Одвојите полугу пнеуматског погона 9 од погонске полуге вентила за гас секундарне коморе (за карбураторе 2107-1107010-10 и 2107-1107010-20).
Стисните опругу телескопске шипке 4 и одвојите је од трокраке полуге 3.
Скините поклопац са заптивком са тела карбуратора, пазећи да не оштетите њега или пловак.
Након што одврнете завртње за причвршћивање, одвојите тело лептира за гас од тела карбуратора, пазећи да не оштетите чауре адаптера канала гориво-ваздух карбуратора и седишта чауре утиснута у тело. Пажљиво уклоните заптивку за топлотну изолацију.
Раставите поклопац кућишта карбуратора (слика 2-93):
- користећи трн, пажљиво гурните осовину пловка 16 из стубова (гурајте према стубу са резом) и уклоните осу помоћу клешта са глатким носом. Пазећи да не оштетите језичке пловка, уклоните их игличастим вентилом 15;
- уклоните заптивку 11 поклопца, одврните седиште 14 игличастог вентила, одврните чеп 13 и уклоните филтер за гориво 12:
- одвојите телескопску шипку 7 и шипку 19 погона покретачког уређаја од полуге осе 8 ваздушног пригушивача;
- одврните два завртња који причвршћују кућиште 6 уређаја за покретање и уклоните га:
- одврните три вијка који причвршћују поклопац 2 уређаја за покретање и уклоните поклопац са завртњем за подешавање 1 и опругом 3;
- уклоните дијафрагму 4.
Цртање 2-93. Делови поклопца карбуратора: 1 - вијак за подешавање; 2 - поклопац стартера; 3 - опруга; 4 - дијафрагма; 5 - дијафрагмна шипка; 6 - кућиште уређаја за покретање; 7 - телескопска шипка; 8 - осовина ваздушне клапне; 9 - ваздушна клапна; 10 - поклопац карбуратора; 11 - заптивка; 12 - филтер; 13 - утикач филтера; 14 - седиште игличастог вентила; 15 - игличасти вентил; 16 - пловка оса; 17 - плутају; 18 - заптивка; 19 - штап стартног уређаја
Раставите кућиште лептира за гас (слика 2-94):
- одврните завртањ за подешавање брзине празног хода 18;
- одврните завртње који причвршћују чахуру 17 (Цртање 2-95) вијка за количину смеше у празном ходу и уклоните га заједно са завртњем 16 (за карбураторе 2107-1107010-10 и 2107-1107010-20);
- савијте уназад језичак сигурносне подлошке 2 (Цртање 2-93) и одврните матицу 1 која причвршћује полуге за осу поклопца примарне коморе;
- уклоните запорну подлошку, полуге 3, 5, 8 и 21 са подлошкама 7 и чахуром 6 са вратила заклопке примарне коморе, а затим притисну опругу 20 завојног вентила и калем вентила 19;
- одврнути матицу 9 причвршћивања полуге 10 на осовину пригушног вентила секундарне коморе и уклонити полугу са подлошкама.

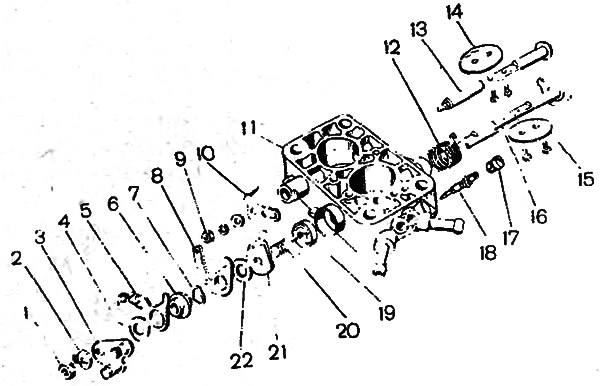

Рајс, 2-94. Делови тела лептира за гас карбуратора 2106-1107010: 1 - навртка за причвршћивање полуга на оси пригушног вентила примарне коморе; 2 - подлошка за закључавање; 3 - полуга погона амортизера; 4 - подлошка; 5 - полуга погона пригушног вентила секундарне коморе; 6 - чаура; 7 - опружна подлошка; 8 - полуга за везу са стартним уређајем; 9 - навртка која причвршћује полугу на осовину пригушног вентила секундарне коморе; 10 - полуга за гас секундарне коморе; 11 - тело гаса; 12 - повратна опруга пригушног вентила примарне коморе; 13 - осовина пригушног вентила секундарне коморе; 14 - пригушни вентил секундарне коморе; 15 - вентил за гас примарне коморе; 16 - осовина пригушног вентила примарне коморе; 17 - чаура за ограничавање завртња; 18 - завртањ за подешавање смеше у празном ходу са заптивним прстеном; 19 - калем; 20 - пролеће; 21 - полуга осовине пригушног вентила примарне коморе; 22 - подлошка
За карбураторе 2107-1107010-10 и 2107-1107010-20, две полуге са подлошкама и опругом су уклоњене са осе пригушног вентила секундарне коморе (види слику 2-95).

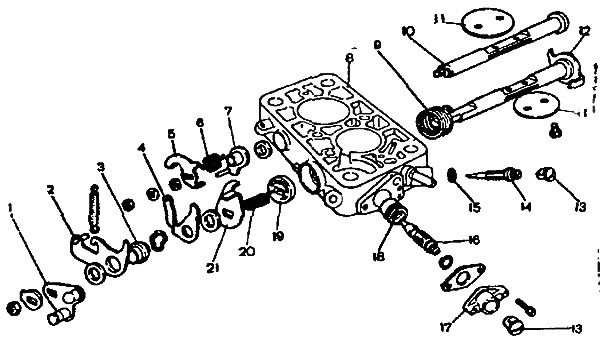

Цртање 2-95. Делови пригушне заклопке карбуратора 2107-1107010-10 и 2107-1107010-20: 1 - погонска полуга вентила за гас; 2 - полуга која ограничава отварање пригушног вентила секундарне коморе; 3 - чаура; 4 - полуга за повезивање ваздушне клапне; 5 - полуга фиксирана на оси пригушног вентила секундарне коморе; 6 - пролеће; 7 - полуга спојена на пнеуматски погон; 8 - тело лептира за гас: 9 - примарна повратна опруга гаса; 10 - осовина секундарног пригушног вентила.; 11 - пригушни вентили; 12 - примарна осовина гаса!; 13 - гранична чаура: 14 - завртањ за подешавање мешавине у празном ходу: 15 - заптивни прстен; 16 - вијак за подешавање количине смеше; 17 - чаура за вијке за количину мешавине; 18 - рукав за мешање, 19 - вентил; 20 - опруга вентила; 21 - полуга осовине пригушног вентила примарне коморе
Раставите тело карбуратора (слика 2-96):
- одврните завртањ 27 причвршћујућу полугу 26 контроле ваздушне клапне, уклоните полугу и опругу 4, одвојите шипку 25 од полуге;
- одврните завртње који причвршћују поклопац 19 акцелераторске пумпе, уклоните поклопац са полугом и мембрану 18 акцелераторске пумпе са повратном опругом 17;
- одврните главне ваздушне млазнице 10 и 12, окрените кућиште и, лагано га куцкајући, истресите емулзионе цеви 11 и 13 из бунара;
- одврните кућиште 6 млаза и уклоните га заједно са млазом 5, одврните запорни вентил 20;
- одврните вијак вентила 9 и уклоните млазницу 8 акцелераторске пумпе са заптивкама, одврните вијак за подешавање 14 акцелераторске пумпе;
- одврните завртањ 23, који регулише отварање вентила за гас;
- уклоните мале дифузоре 7;
- одврните главне млазнице за гориво 15 и 16;
- одврните завртањ и уклоните држач 2, на који је причвршћено кућиште кабла за управљање ваздушном клапном.

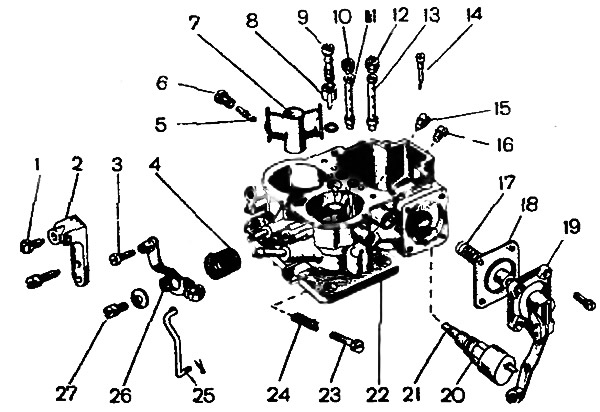

Цртање 2-96. Делови карбуратора 2106-1107010: 1 - завртањ за причвршћивање кућишта контролног кабла ваздушне клапне; 2 - носач за монтажу омотача кабла - 3 - вијак за монтажу кабла; 4 - повратна опруга ручице за управљање ваздушним заклопком; 5 - млаз горива прелазног система секундарне коморе; 6 - кућиште млазњака за гориво; 7 - мали дифузор; 8 - млазница акцелераторске пумпе; 9 - вијчани вентил акцелераторске пумпе; 10 - секундарна комора главни ваздушни млаз; 11, 13 - емулзионе цеви; 12 - главни ваздушни млаз примарне коморе; 14 - вијак за подешавање акцелераторске пумпе; 15, 16 - главни млазници горива секундарне и примарне коморе; 17 - повратна опруга пумпе гаса; 18 - дијафрагма акцелераторске пумпе; 19 - поклопац акцелераторске пумпе; 20 - запорни вентил: 21 - млаз горива у празном ходу који се налази у запорном вентилу; 22 - тело карбуратора; 23 - вијак за подешавање отварања гаса, 24 - опруга за закључавање; 25 - шипка актуатора гаса; 26 - полуга за погон ваздушне клапне; 27 - вијак за монтажу полуге
(Информације копиране са портала: VazBook.ru)
За карбураторе 2107-1107010-10 и 2107-1107010-20, уместо носача 2, уклања се пнеуматски погон вентила за гас секундарне коморе.
Да бисте раставили пнеуматски погон, одврните три завртња који причвршћују поклопац 4 (Цртање 2-97) и уклоните га, затим опругу и мембрану 3 са шипком.

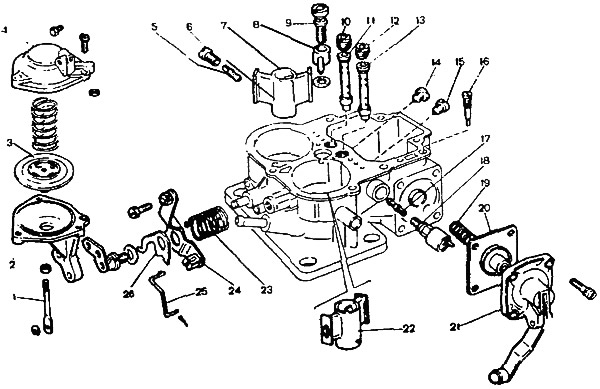

Цртање 2-97. Делови карбуратора 2107-1107010-10 и 2107-1107010-20: 1 - штап пнеуматског актуатора секундарног пригушног вентила; 2 - кућиште пнеуматског погона; 3 - дијафрагма; 4 - поклопац пнеуматског погона; 5 - млаз горива прелазног система секундарне коморе; 6 - кућиште млаза горива, 7 - мали дифузор; 8 - млазница акцелераторске пумпе, 9 - вијак вентила акцелераторске пумпе; 10, 12 - главни ваздушни млазници секундарне и примарне коморе; 11, 13 - емулзионе цеви секундарне и примарне коморе; 14, 15 - главни млазници горива секундарне и примарне коморе; 16 - вијак за подешавање акцелераторске пумпе; I7 - млаз горива у празном ходу примарне коморе; 18 - запорни вентил; 19 - повратна опруга пумпе гаса; 20 - дијафрагма акцелераторске пумпе; 21 - поклопац пумпе за гас; 22 - мали дифузор примарне коморе: 23 - повратна опруга погонске полуге ваздушне клапне; 24 - полуга за погон ваздушне клапне: 25 - прикључна шипка вентила за гас; 26 - Носач повратне опруге пригушног вентила
