Pri rýchlosti otáčania 5500 min⁻¹ by nevyváženosť hriadeľa, kontrolovaná na plochách A a B (kresba 3-53), nemala presiahnuť 1,72 N·mm (175 gf mm) a pri kontrole vyváženia - 2,16 N·mm (220 gf mm).

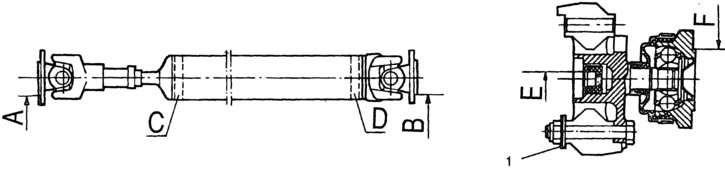

Kresba 3-53. Vyvažovanie kardanových hriadeľov:
1 - vyvažovacie podložky; A, B, E, F - kontrolné plochy nerovnováhy; Aretačné plochy hriadeľa na vyvažovacom stroji.
Vyváženie vloženého kardanového hriadeľa sa kontroluje pri rýchlosti otáčania 800 min⁻¹ na plochách E a F. Vyváženie je zabezpečené vyvažovacími podložkami 1 (kresba 3-53) a prevŕtaním puzdra závesu. Nevyváženosť nesmie presiahnuť 1,96 N·mm (200 gf mm).
