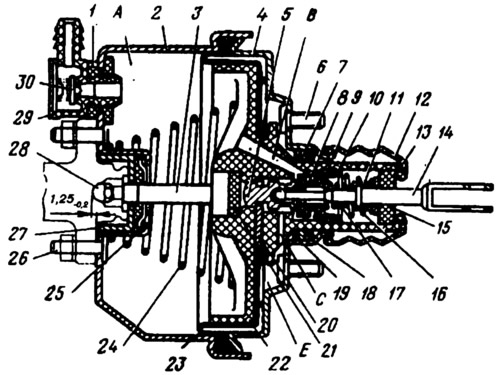

Фиг. 193. Вакуумен усилвател:
1 - фланец за монтиране на върха; 2 - тяло на усилвателя; 3 - прът; 4 - капак; 5 - бутало; 6 - монтажен болт на усилвателя; 7 - дистанционен пръстен; 8 - опорна чаша на пружината на клапана; 9 - клапан; 10 - опорна чаша на клапана; 11 - опорна чаша на възвратната пружина; 12 - защитна капачка; 13 - държач за защитна капачка; 14 - тласкач; 15 - въздушен филтър; 16 - възвратна пружина на клапана; 17 - пружина на клапана; 18 - уплътнение на капака на корпуса; 19 - задържащ пръстен; 20 - упорна плоча; 21 - буфер; 22 - тяло на клапана; 23 - диафрагма; 24 - възвратна пружина на тялото на клапана; 25 - уплътнение на пръта; 26 - монтажен болт на главния цилиндър; 27 - уплътнителна яка на пръта; 28 - регулиращ болт; 29 - накрайник на маркуча; 30 - клапан; А - вакуумна кухина; B - канал, свързващ вакуумната кухина с вътрешната кухина на клапана; C - канал, свързващ вътрешната кухина на клапана с атмосферната кухина; E - атмосферна кухина.
Ремонтът на вакуумни усилватели се извършва в специализирани предприятия, оборудвани със специални стендове за тяхното разглобяване и тестване за течове след монтажа. Поради това не са предвидени операции за разглобяване, сглобяване и ремонт на вакуумния усилвател. Ако възникнат следните неизправности при работа поради загуба на функционалност на вакуумния усилвател, сменете го, освен в случаите, когато не е необходимо пълно разглобяване, като например при смяна на въздушния филтър и защитната капачка или при добавяне на грес към уплътнението на корпуса на усилвателя.
