W celu sprawdzenia należy zmontować obwód zgodnie z rysunek 7-6. Odłącz wspólny przewód zaciskowy trzech dodatkowych diod od wtyczki "B" regulatora napięcia i podejmij środki ostrożności, aby końcówka odłączonego przewodu nie spowodowała zwarcia z "masą" generatora. Podłącz przewód z akumulatora do wtyku "B" regulatora przez lampkę kontrolną 1. W ten sposób uzwojenie wzbudzenia będzie zasilane tylko z akumulatora.

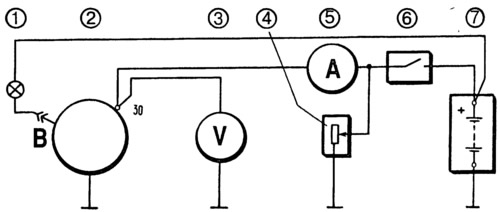

Rysunek 7-6. Schemat podłączenia umożliwiający sprawdzenie generatora oscyloskopem:
1 - lampka kontrolna 12 V, 3 W; 2 - generator; 3 - woltomierz; 4 - reostat; 5 - amperomierz; 6 - przełącznik; 7 - bateria.
Włącz silnik elektryczny stojaka i zwiększ prędkość wirnika do 1500-2000 min⁻¹. Za pomocą przełącznika 6 odłącz akumulator od zacisku "30" generatora i za pomocą reostatu 4 ustaw prąd wyjściowy na 10 A.
Sprawdź napięcie na zacisku "30" generatora za pomocą oscyloskopu. Jeżeli zawory i uzwojenie stojana są w dobrym stanie, krzywa napięcia wyprostowanego ma kształt piły o jednakowych zębach (rysunek 7-7, ja). Jeżeli nastąpi przerwa w uzwojeniu stojana lub przerwa lub zwarcie w zaworach bloku prostownika, kształt krzywej ulega drastycznej zmianie: jednolitość zębów zostaje zaburzona i pojawiają się głębokie wgłębienia (rysunek 7-7, II i III).

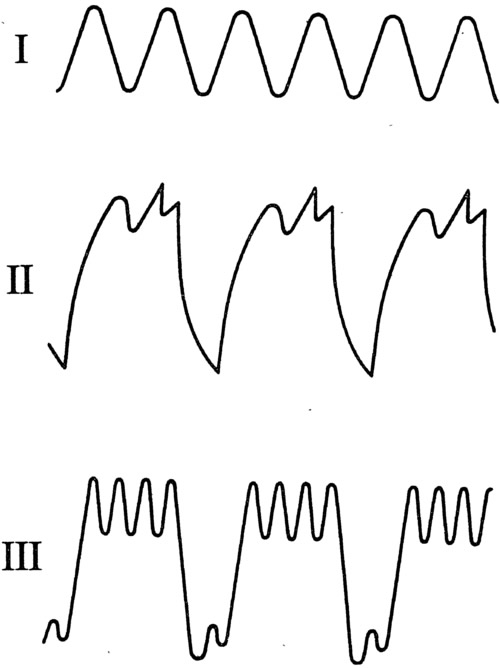

Rysunek 7-7. Kształt fali napięcia wyprostowanego generatora:
Ja - generator działa prawidłowo; II - zawór jest zepsuty; III - przerwa w obwodzie zaworu (uzwojenie stojana).
Po sprawdzeniu kształtu krzywej napięcia na zacisku "30" generatora i upewnieniu się, że ma ona prawidłowy wygląd, należy sprawdzić napięcie na wtyczce "61" lub na końcu przewodu odłączonego od wtyczki "B" regulatora napięcia. Punkty te stanowią wspólny zacisk trzech dodatkowych diod (rysunek 7-4), dostarczając prąd do uzwojenia wzbudzenia podczas pracy generatora. Kształt krzywej napięcia powinien w tym przypadku również przypominać regularną piłę. Nieprawidłowy kształt krzywej wskazuje na uszkodzenie dodatkowych diod.
