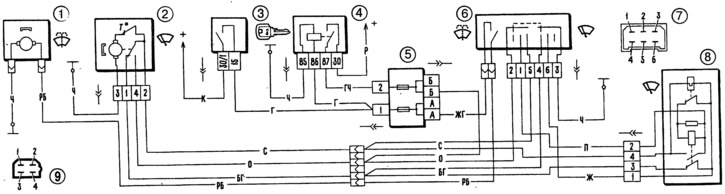

Figura 7-34. Schema circuitului ștergătoarelor și spălării parbrizului:
1 - motor de spălat parbriz; 2 - motor ștergător parbriz; 3 - comutator de aprindere; 4 - releu de aprindere; 5 - cutie de siguranțe; 6 - Comutator ștergător și spălat parbriz; 7 - numerotarea convențională a fișelor din blocul de comutare; 8 - Releu ștergător parbriz; 9 - numerotarea convențională a dopurilor din blocurile de relee și motorul ștergătoarelor de parbriz.
Aparatul de curatat are doua moduri de functionare: continuu si intermitent, care este asigurat de un releu de tip RS-514.
Pentru a proteja motorreductorul de suprasarcini atunci când periile îngheață pe sticlă sau există o rezistență ridicată la mișcarea acestora, în ștergător este instalată o siguranță termică bimetală reutilizabilă.
Pompa de spălat este combinată într-o singură unitate cu un motor electric și este instalată în compartimentul motorului de pe rezervorul spălării. Motorul electric al pompei este pornit de pârghia dreaptă a comutatorului cu trei manete atunci când este tras "spre tine".
