Deci, în compartimentul motor, există un absorbant pentru sistemul de recuperare a vaporilor de combustibil: 1 – adsorbant; 2 – supapă electromagnetică pentru purjare adsorbant; 3 – furtunuri de conectare.
Acest subsistem este utilizat în sistemul de injecție în buclă închisă. Utilizează o metodă de captare a vaporilor cu absorbant de carbon. Este instalat în compartimentul motor și este conectat prin conducte la rezervorul de combustibil și la ansamblul clapetei de accelerație. Există o supapă electromagnetică pe capacul absorbantului, care comută modurile de funcționare ale sistemului pe baza semnalelor de la unitatea de control.
Componentele sistemului de recuperare a vaporilor de combustibil (adsorber, supapă de purjare adsorbant) scoateți pentru inspecție sau înlocuire dacă apare un miros persistent de benzină, cauzat de scurgeri în componente și conducte, precum și defecțiunea supapei de purjare a adsorbantului. În plus, o scurgere în absorbant și o defecțiune a supapei de purjare pot cauza funcționarea instabilă a motorului la ralanti până la oprire inclusiv.

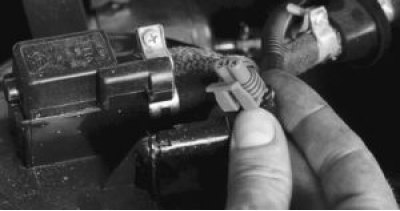

1. Pentru a înlocui supapa de purjare, deconectați conectorul cablajului de la supapă..

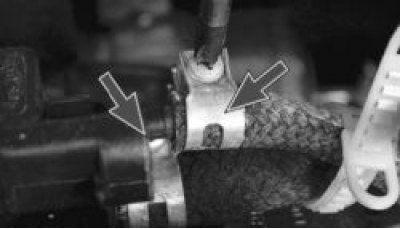

2. … slăbiți clemele care fixează furtunurile de vid și purjare și deconectați-le, după ce le-ați marcat, astfel încât să poată fi instalate în locațiile lor originale.

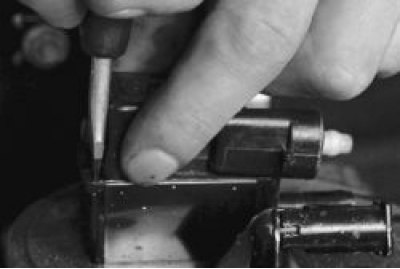

3. Apăsați suportul de plastic cu o șurubelniță..

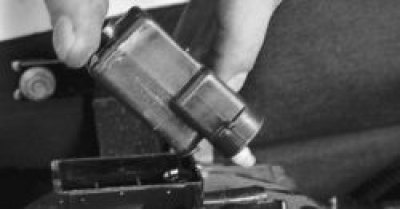

4. …și scoateți supapa de purjare.

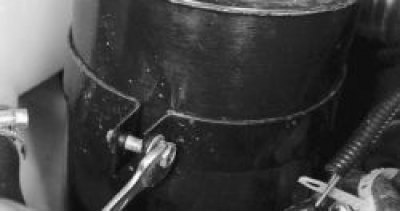

5. Pentru a îndepărta adsorbantul, efectuați pașii pp. 1 și 2, deșurubați șurubul de prindere al clemei de fixare a adsorbtorului și scoateți adsorbantul.
6. Instalați componentele sistemului de recuperare a vaporilor de combustibil în ordinea inversă a demontării.
