Дебљина прстена за подешавање се бира приликом замене једног од следећих делова: кутија диференцијала, лежај диференцијала, кућиште квачила или мењач.

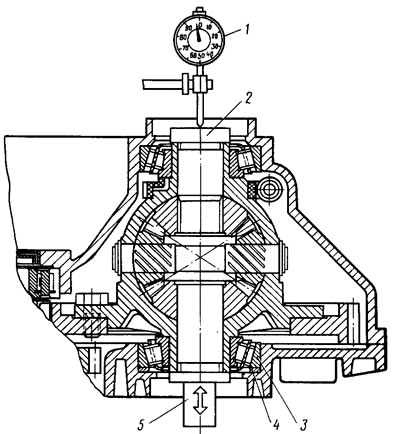

Цртање 75. Избор прстена за подешавање
Дебљина прстена за подешавање одређује се у следећем редоследу:
- притиснути спољни прстен конусног ваљкастог лежаја 3 заједно са монтажним прстеном 4 (сл. 75) у кућиште мењача. Монтажни прстен 4 има константну дебљину од 1,25 мм;
- притисните спољни прстен другог лежаја диференцијала у кућиште квачила. У исто време, пазите да не мешате спољне прстенове лежајева диференцијала;
- уградите диференцијал у кућиште мењача и, затворивши га кућиштем квачила, затегните матице које причвршћују мењач на кућиште квачила са обртним моментом од 2,5 кгф м, након чега окрените диференцијал за самоподешавање лежајева за 2-3 окрета;
- уградите потпорни трн 2 на кутију диференцијала и осигурајте индикатор 1 продужетком помоћу универзалног држача. Нога индикатора је постављена на потпорни трн са прелиминарним затезањем од 1 мм, а индикатор је фиксиран у овом положају, а његова стрелица је постављена на нулу;
- померите диференцијал одоздо и пратите очитавања индикатора. Када мерите аксијални померај диференцијала, немојте га ротирати да бисте избегли изобличење резултата мерења.
Дебљина прстена за подешавање диференцијалног лежаја се израчунава помоћу формуле С = А + Б + Ц. У овој формули, С је дебљина прстена за подешавање; А - аксијално померање диференцијала; Б — преднапрезање лежаја диференцијала; Ц је дебљина монтажног прстена (константна вредност).
Пример. Очитавање индикатора када се диференцијал помера је 1,00 мм. Предоптерећење лежаја диференцијала је 0,25 мм, дебљина монтажног прстена је 1,25 мм
S = 1,00 + 0,25 +1,25 = 2,50
Након одређивања дебљине прстена за подешавање, кућиште квачила и мењача се одвајају, диференцијал се уклања, спољашњи прстен лежаја се истискује из кућишта мењача и уместо инсталационог прстена 9 поставља се изабрани прстен за подешавање. Притисните спољни прстен лежаја диференцијала, уградите диференцијал у кућиште мењача и, затворивши га кућиштем квачила, затегните матице које причвршћују мењач за кућиште квачила.
Момент отпора окретању диференцијала се проверава помоћу динамометра 02.7812.9501. Да бисте то урадили, провуците врх динамометра кроз отвор кутије диференцијала (за осовину погона точка) док не захвати осовину сателита. Окрените ручицу динамометра неколико окрета у смеру казаљке на сату и помоћу скале одредите момент отпора окретању. Требало би да буде: за нове лежајеве 15-35 кгф-цм, за истрошене лежајеве најмање 3 кгф-цм.
