Измерване на свободния ход на полуоската при свалени колело и спирачен барабан
1. Свалете капаците на главините от задните колела и разхлабете болтовете, които ги закрепват.
2. Поставете клинове под предните колела и повдигнете задния мост от земята.
3. Освободете ръчната спирачка и поставете скоростния лост в неутрално положение.
4. Свалете колелата и спирачните барабани.

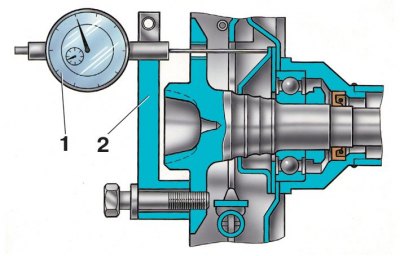

5. Завийте устройството 02.7834.9504 (2) (1 – индикатор) към полуоската.
Оригиналът е достъпен в онлайн ресурса [VAZbook.ru]
6. Прекарайте удължителния крак на индикатор 1 през един от двата големи отвора в полуоската, докато спре срещу спирачния щит или масления дефлектор и закрепете индикатора.
7. Измерете с индикатор, като прилагате сила от около 49 N (5 kgf) към фланеца на оста в двете посоки по оста на задния мост. Свободният ход не трябва да надвишава 0,7 mm.
Измерване на свободния ход на полуоската без демонтиране на колелото и спирачния барабан
1. Закрепете инструмента 02.7834.9504, като използвате един от отворите за болтовете за закрепване на колелото.
2. Прекарайте удължителния крак на индикатора през другия отвор под болта за закрепване на колелото.
3. Силата, приложена към колелото по оста на задната ос, трябва да бъде около 98 N (10 kgf), свободният ход на оста на оста до 0,7 mm.
4. Допълнителни измервания се правят по същия начин, както е описано по-горе.
