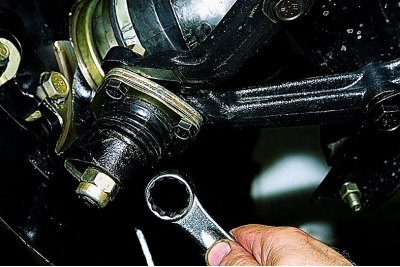

Deșurubam piulița de reglare a rulmenților butucului față (vezi Verificarea și reglarea jocului în rulmenții butucului).
Folosind o cheie cu cap deschis de 22 mm, deșurubați piulița care fixează articulația sferică de articulația de direcție.

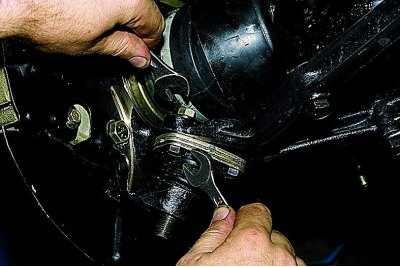

Instalăm un opritor sub brațul inferior.
Folosind o cheie de 13 mm, deșurubați piulița șurubului care fixează articulația sferică de brațul inferior, ținând șurubul să nu se rotească cu o cheie de aceeași dimensiune.

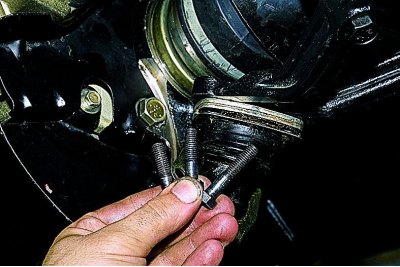

Deșurubam piulițele a încă două șuruburi.

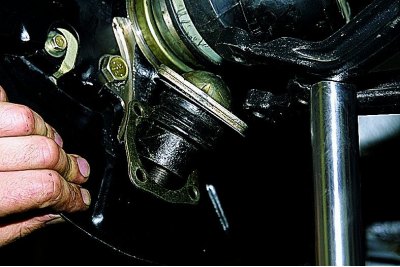

Scoatem șuruburile...

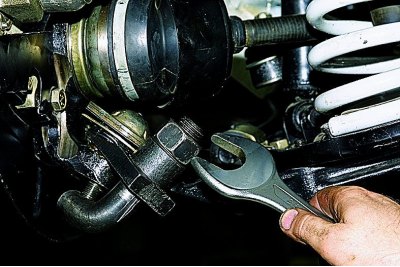

… și deplasăm articulația de direcție cu articulația sferică departe de brațul inferior.

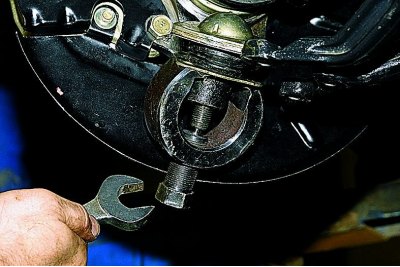

Folosind un extractor, apăsați știftul articulației sferice din orificiul articulației de direcție.
Puteți folosi și acest extractor.

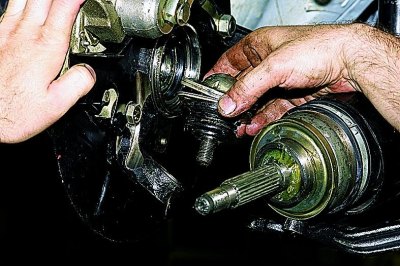

Mutăm articulația de direcție în lateral și scoatem coada carcasei exterioare a articulației de antrenare din butuc.
Scoatem articulația sferică.

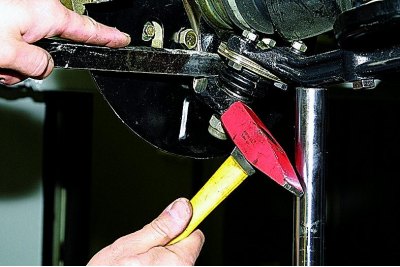

Dacă nu există un extractor, deșurubați-l (nu complet) piulița care fixează articulația sferică de articulația de direcție (foto 1). Comprimăm arcul cu un opritor instalat sub brațul inferior. Introducem lama de montare cu marginea ei între capătul ochiului brațului inferior și placa de presiune de susținere.
Lovind ochiul articulației de direcție cu un ciocan, apăsăm știftul articulației sferice din orificiul articulației.
După ce am deșurubat piulița știftului de susținere și piulița de reglare a rulmenților butucului față, deplasăm furtunul de direcție în lateral și scoatem opritorul. Deșurubam piulițele șuruburilor care fixează articulația sferică de brațul inferior (vezi poza 2) și scoateți articulația sferică.
Scoaterea plăcii de presiune și a capacului de protecție a articulației sferice – vezi. Scoaterea articulației sferice superioare.
Când instalați un nou capac de articulație sferică, adăugați unsoare SHRB-4 la acesta. Asamblam și instalăm articulația sferică în ordine inversă.
