Съдържание: Премахване и монтиране на врати ↓ Премахване и монтиране на врати ↓ Регулиране на брави на врати ↓ Регулиране на стъклоповдигача ↓
Премахване и монтиране на врати
Отворете вратата докрай и използвайте клещи, за да разкачите ограничителя на отваряне на вратата от стелажа. Като държите вратата, използвайте ударна отвертка, за да развиете винтовете, закрепващи пантите към колоната на тялото, и свалете вратата. Когато монтирате вратата, преди окончателно да затегнете закрепващите винтове, регулирайте празнините, като ги преместите спрямо очертаните контури на пантите (виж фиг. 178) между вратата и каросерията.
Премахване и монтиране на врати

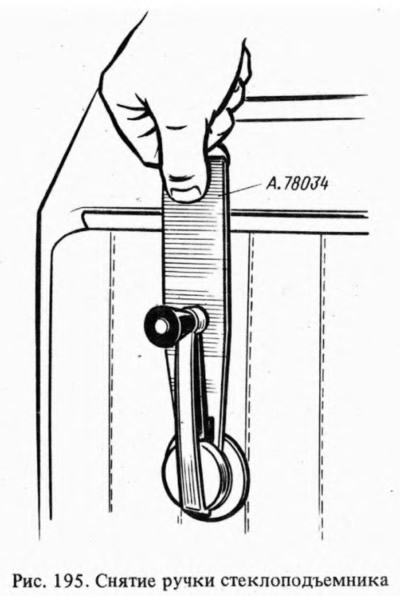

Когато разглобявате предните врати, развийте винтовете, закрепващи подлакътника, и го свалете. С помощта на отвертка отстранете облицовката на вътрешната дръжка на вратата. Натиснете гнездото 6 (виж фиг. 193), свалете пружината 7 с помощта на специално устройство и свалете дръжката (фиг. 195) на повдигача на прозореца. Преодолявайки съпротивлението на пружинните пластмасови държачи, свалете тапицерията на вратата. Когато спускащото се стъкло е в горно положение, развийте винтовете, закрепващи задния жлеб, отстранете жлеба и спуснете стъклото надолу. След като разхлабите гайката на опъващата ролка за повдигане на прозореца, изключете кабела от скобата на стъклото, извадете го от ролките, спуснете стъклото надолу и, като наклоните долния ръб към вас, извадете стъклото от вратата през долния отвор. Развийте монтажните гайки и свалете регулатора на прозореца. Отстранете уплътненията на падащото стъкло, развийте винтовете, закрепващи рамката на шарнирното стъкло и го извадете като комплект. Развийте бутон 7 (виж фиг. 194) блокиране на ключалката, винтове за закрепване на скобата на вътрешната дръжка, винтове за закрепване на ключалката и свалете ключалката заедно с прътите, като първо разкачите пръта 15 от каишката на ключалката, развийте гайките и свалете външната дръжка на вратата. Развийте болтовете и свалете ограничителя на отваряне на вратата. Отстранете долните уплътнения на падащото стъкло заедно с държачите.
Вратата се сглобява в обратен ред. При сглобяване поставете кабела 10 (виж фиг. 193) върху ролките и закрепване на стъклоповдигача, уверете се, че навивките на кабела върху барабана не се припокриват. За да закрепите правилно спускащото се стъкло, монтирайте го на ограничителя, завъртете дръжката на повдигача на прозореца до позиция, съответстваща на долната позиция на стъклото, и след това закрепете кабела с притискащата плоча 2. При напълно повдигнато стъкло дръжката на повдигача на прозореца е позиционирана под ъгъл от 45° спрямо вертикалната ос напред. Преди да монтирате тапицерията на вратата, проверете състоянието на пластмасовите държачи.
Когато разглобявате и монтирате задните врати, за да премахнете неподвижното стъкло, първо отстранете водещите жлебове на спускащото се стъкло, освободете кабела и спуснете стъклото надолу. След отстраняване на неподвижното стъкло през горния отвор се изважда спускащото се стъкло.
Регулиране на брави на врати
Преди настройка очертайте контурите на фиксатора на ключалката върху колоната на тялото. Ако вратата се затваря твърде плътно, разхлабете болтовете, закрепващи ключалката, преместете я навън и затегнете болтовете. Ако вратата се затваря слабо, преместете резето навътре. В този случай вратата не трябва да стърчи или да потъва спрямо тялото. Ако вратата падне при затваряне, резето се повдига. Ако се издигне, фиксаторът се спуска. Ако вратата не се отваря правилно с вътрешната дръжка, регулирайте позицията на вътрешната дръжка. За да направите това, разхлабете винтовете, които закрепват скобата на дръжката, преместете я заедно с дръжката в желаната позиция и затегнете винтовете.
Регулиране на стъклоповдигача
Свалете тапицерията на вратата и спуснете стъклото надолу. Разхлабете винтовете на притискащата плоча 2 (виж фиг. 193). След това спуснете стъклото до упор, завъртете дръжката на повдигача на прозореца 9 в посоката на спускане на стъклото до краен предел и след това половин оборот в обратната посока. При това положение на стъклото и кабела кабелът е фиксиран в държача. Това осигурява прецизно движение на стъклото.
Плавната работа на механизма се регулира чрез опъване на задвижващия кабел чрез преместване на опъващата ролка 10.
