Dezasamblarea
Scoateți țeava de evacuare cu suportul. Slăbiți piulițele de fixare a demarorului 3 (figura 21) la carcasa ambreiajului și scoateți demarorul. Scoateți parantezele 1, 4 și 6 (vezi fig. 3) cu suporturi de suspensie pentru grupul motopropulsor.

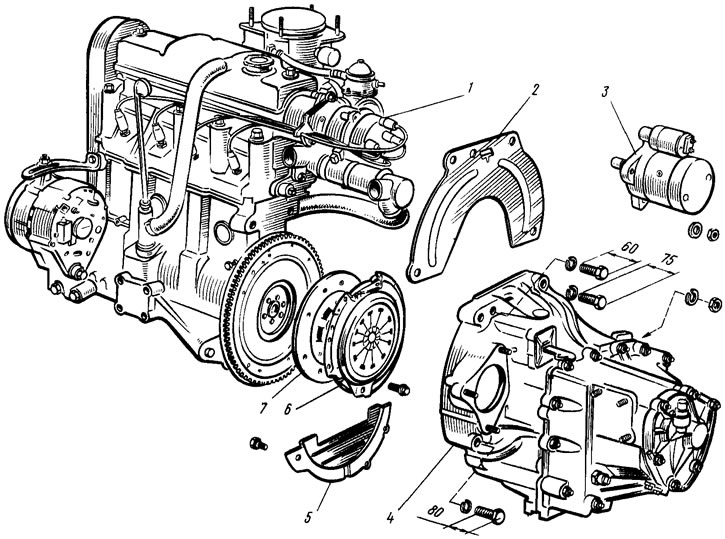

Figura 21. Unitate de putere
Scoateți capacul inferior 5 (vezi fig. 21) carcasa ambreiajului prin deșurubarea șuruburilor sale de montare. Deconectați cu grijă cutia de viteze 4 de la motorul 1, având grijă să nu sprijiniți arborele de intrare al cutiei de viteze pe petalele arcului de presiune a ambreiajului.
Scoateți capacul superior 2 al carcasei ambreiajului și deconectați carcasa ambreiajului 6 cu discul antrenat 7 de la volant.
(Articolul este copiat de pe site: vazbook)
Asamblare
Carcasa ambreiajului cu discul antrenat este instalată pe volantă folosind trei știfturi de centrare și fixată cu șuruburi. Două bucșe de centrare sunt instalate în picioarele inferioare ale blocului cilindric (dacă nu sunt acolo) și puneți capacul superior al carcasei ambreiajului pe ele.
Centru cu dorn A.70081 (vezi fig. 60) disc de ambreiaj antrenat. Aplicați un strat subțire de unsoare Litol-24 pe capătul canelat al arborelui de intrare al cutiei de viteze și pe suprafața exterioară a manșonului de ghidare al rulmentului de eliberare a ambreiajului. Cutia de viteze este conectată la motor fără a sprijini arborele de intrare pe petalele arcului de presiune al ambreiajului. Cutia de viteze este atașată la motor cu șuruburi și piulițe (șuruburile sunt de lungimi diferite - vezi Fig. 21).
Montați capacul inferior al carcasei ambreiajului și fixați-l cu șuruburi.
Ungeți manșonul frontal al arborelui armăturii demarorului, situat în carcasa ambreiajului, cu ulei de motor. Instalați și fixați demarorul și trei suporturi cu pernele de suspensie ale grupului de propulsie.
Instalați și fixați conducta de admisie a tobei de eșapament cu suportul folosind piulițe noi.
